แผ่นกระจกลามิเนต แผงวงจรพิมพ์ (PCB) - "ผู้พิทักษ์ความเรียบ" ที่อยู่เบื้องหลังการผลิตที่แม่นยำ

ในกระบวนการผลิตแผงวงจรพิมพ์ความหนาแน่นสูง (เอชดีไอ) และแผงวงจรพิมพ์หลายชั้น (แผงวงจรพิมพ์ (PCB)) ในปัจจุบัน กระบวนการเคลือบเป็นหนึ่งในขั้นตอนหลักที่กำหนดความน่าเชื่อถือและประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้าย คุณภาพของแผ่นกระจกซึ่งเป็นอุปกรณ์สำคัญในกระบวนการนี้ที่สัมผัสกับวัสดุโดยตรงและส่งผ่านแรงดันและความร้อน ส่งผลโดยตรงต่อความสำเร็จหรือความล้มเหลวของผลลัพธ์การเคลือบ บทความนี้จะเจาะลึกถึงลักษณะทางเทคนิค หน้าที่หลัก และเกณฑ์ทางวิทยาศาสตร์ที่ควรปฏิบัติตามเมื่อเลือกและบำรุงรักษาแผ่นกระจกแผ่นกระจกเคลือบ แผงวงจรพิมพ์ (PCB)-

บทบาทของกระบวนการที่กำหนดไว้อย่างแม่นยำ

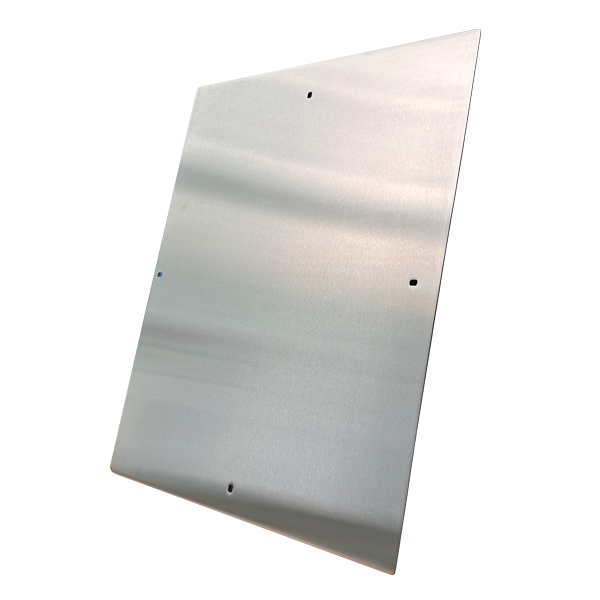

แผ่นกระจกสำหรับกดแผงวงจรพิมพ์ (แผงวงจรพิมพ์ (PCB) การกด กระจกเงา จาน) โดยทั่วไปผลิตจากเหล็กกล้าเครื่องมืออัลลอยคุณภาพสูง ผ่านกระบวนการกลึงและการอบชุบความร้อนที่แม่นยำหลายขั้นตอน มีคุณสมบัติเด่นคือพื้นผิวเรียบลื่น ทนความร้อนและแรงดันสูงได้ดีเยี่ยม โดยจะวางไว้ด้านบนและด้านล่างของแผ่นลามิเนต (ประกอบด้วยแผ่นฟอยล์ทองแดง แผ่นพรีเพรก แผ่นแกนกลาง และแผ่นกันกระแทก) ในเครื่องลามิเนตแบบสุญญากาศหรือแบบไม่ใช้สุญญากาศ เมื่อเครื่องลามิเนตปิดลง ภายใต้สภาวะอุณหภูมิและแรงดันสูง แผ่นกระจกจะทำหน้าที่สำคัญหลายประการ:

ประการแรก มันกระจายแรงดันและความร้อนได้อย่างสม่ำเสมอ นี่คือหน้าที่พื้นฐานที่สุดของมัน ความเรียบสูงของพื้นผิวกระจกช่วยให้มั่นใจได้ว่าแรงกดจะกระจายอย่างสม่ำเสมอทั่วทั้งพื้นที่ของแผ่นวงจรโดยไม่มีการเบี่ยงเบน ป้องกันปัญหาต่างๆ เช่น การยึดเกาะที่ไม่ดีในบางจุด การเติมที่ไม่เพียงพอ หรือการไหลของเรซินที่ไม่สม่ำเสมอ ในขณะเดียวกัน การนำความร้อนที่ดีเยี่ยมยังช่วยให้ความร้อนจากแผ่นทำความร้อนถูกถ่ายเทไปยังแผ่นวงจรพิมพ์ได้อย่างมีประสิทธิภาพและสม่ำเสมอ ทำให้เรซินในพรีเพรกละลาย ไหล และแข็งตัวได้อย่างสมบูรณ์ ก่อให้เกิดชั้นไดอิเล็กทริกที่สม่ำเสมอและคงที่

ประการที่สอง ช่วยให้พื้นผิวของกระดานเรียบและดูดี ระดับความเรียบของพื้นผิวที่สูงมาก (โดยปกติจะอยู่ที่ รา ≤ 0.4 µm หรือสูงกว่านั้น) ช่วยลดและจำลองพื้นผิวด้านนอกของ แผงวงจรพิมพ์ (PCB) ให้เรียบเนียนได้อย่างมีประสิทธิภาพ ป้องกันไม่ให้แผ่นทองแดงเป็นรอยบุ๋ม เป็นหลุม หรือมีลักษณะคล้ายเปลือกส้ม ซึ่งเป็นพื้นฐานที่เหมาะสมสำหรับกระบวนการสร้างวงจรละเอียดในขั้นตอนต่อไป เช่น การถ่ายโอนด้วยแสงและการกัดกรด สำหรับ แผงวงจรพิมพ์ (PCB) ที่ต้องการคุณภาพรูปลักษณ์สูงหรือการปรับสภาพพื้นผิวแบบพิเศษ สิ่งนี้มีความสำคัญเป็นอย่างยิ่ง

ประการที่สาม คือ มันมีความทนทานและเสถียรภาพ ภายใต้สภาวะการทำงานที่รุนแรงซึ่งเกี่ยวข้องกับการเปลี่ยนแปลงอุณหภูมิบ่อยครั้ง (โดยปกติสูงถึง 180-220°C) และแรงดันสูง (สูงถึงหลายร้อย psi) แผ่นกระจกคุณภาพสูงต้องรักษาการเสียรูปต่ำมาก คุณสมบัติป้องกันการคืบตัวที่ดีเยี่ยม และลักษณะพื้นผิวที่เสถียรในระยะยาว เพื่อให้มั่นใจถึงความสม่ำเสมอของกระบวนการผลิตในปริมาณมาก

การพิจารณาเชิงวิทยาศาสตร์ของตัวชี้วัดประสิทธิภาพหลัก

การประเมินระดับความเป็นมืออาชีพของแผ่นกระจกลามิเนต แผงวงจรพิมพ์ (PCB) จำเป็นต้องพิจารณาประเด็นสำคัญต่อไปนี้:

1. วัสดุและการอบชุบความร้อน:  โดยทั่วไป จะใช้เหล็กกล้าแม่พิมพ์อบชุบพิเศษ (เช่น เหล็กกล้าแม่พิมพ์ที่ผ่านการชุบแข็งล่วงหน้า) เพื่อให้มั่นใจได้ว่าเหล็กกล้าดังกล่าวมีความแข็งและความแข็งแรงเพียงพอที่อุณหภูมิใช้งาน กระบวนการอบชุบความร้อนที่มีทักษะเป็นกุญแจสำคัญในการกำจัดความเครียดภายในและป้องกันการเสียรูปจากความร้อน

2. ความเรียบและความเนียนของพื้นผิว:  โดยทั่วไปแล้ว ความเรียบของพื้นผิวต้องมีความคลาดเคลื่อนเพียงไม่กี่ไมโครเมตรในความยาวหลายร้อยมิลลิเมตร พื้นผิวที่เรียบเนียนมากไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพในการเคลือบ แต่ยังช่วยให้ทำความสะอาดและบำรุงรักษาได้ง่ายขึ้น ลดคราบเรซินตกค้าง

3. ความแม่นยำและความเสถียรของมิติ: ความคลาดเคลื่อนของความหนาที่แม่นยำและความเสถียรของมิติทางความร้อนที่ยอดเยี่ยมเป็นพื้นฐานของฮาร์ดแวร์ เพื่อให้มั่นใจได้ว่าความหนาของชั้นไดอิเล็กทริกมีความสม่ำเสมอและควบคุมได้หลังจากการเคลือบ ซึ่งตรงตามข้อกำหนดการออกแบบอิมพีแดนซ์

4. เทคโนโลยีการเคลือบผิว (ทางเลือก): แผ่นเหล็กขัดเงาคุณภาพสูงบางชนิดจะใช้การเคลือบผิวแบบพิเศษทางกายภาพหรือทางเคมี (เช่น การชุบโครมแข็ง การชุบนิกเกิล-ฟอสฟอรัส หรือการเคลือบเทฟลอน) เพื่อเพิ่มความทนทานต่อการสึกหรอ ความทนทานต่อการกัดกร่อน ประสิทธิภาพการปลดปล่อย และความสะดวกในการทำความสะอาดให้ดียิ่งขึ้น

คำแนะนำสำหรับการคัดเลือกที่เหมาะสมและการบำรุงรักษาทางวิทยาศาสตร์

เมื่อต้องเผชิญกับแหล่งจัดหาที่หลากหลายในตลาด ผู้ใช้จำเป็นต้องประเมินอย่างรอบด้านโดยพิจารณาจากประเภทของผลิตภัณฑ์ พารามิเตอร์ของกระบวนการเคลือบ (อุณหภูมิ ความดัน ระดับสุญญากาศ) และความต้องการกำลังการผลิต การร่วมมือกับซัพพลายเออร์ที่มีพื้นฐานด้านโลหะวิทยาที่แข็งแกร่ง ความสามารถในการประมวลผลที่แม่นยำ และวิธีการทดสอบที่ครอบคลุม มักจะให้การสนับสนุนทางเทคนิคที่น่าเชื่อถือและการรับประกันคุณภาพผลิตภัณฑ์ที่ดีกว่า

เป็นที่น่าสังเกตว่าแผ่นกระจกเป็นเครื่องมือที่มีความแม่นยำสูงและมีมูลค่าสูง อายุการใช้งานและประสิทธิภาพของแผ่นกระจกขึ้นอยู่กับการบำรุงรักษาประจำวันที่ถูกต้องตามหลักวิทยาศาสตร์ ซึ่งรวมถึง:

• การดำเนินงานที่เป็นมาตรฐาน: หลีกเลี่ยงความเสียหายทางกลที่เกิดจากการขูดขีดของวัตถุแข็ง หรือการใช้งานที่ไม่เหมาะสม

• การทำความสะอาดอย่างทั่วถึง: หลังจากการเคลือบแต่ละครั้ง จำเป็นต้องใช้น้ำยาทำความสะอาดเฉพาะและวัสดุอ่อนนุ่มเพื่อขจัดคราบเรซินที่ตกค้างบนพื้นผิวของแผ่นอย่างรวดเร็ว เพื่อป้องกันการสะสมของคาร์บอนซึ่งอาจส่งผลต่อสภาพพื้นผิวและการนำความร้อน

• การตรวจสอบและสอบเทียบอย่างสม่ำเสมอ: ควรใช้เครื่องมือระดับมืออาชีพตรวจสอบความเรียบและสภาพพื้นผิวของแผ่นโลหะเป็นระยะ สำหรับแผ่นโลหะที่มีการเสียรูปเล็กน้อยหรือความเสียหายที่พื้นผิวแล้ว ควรติดต่อผู้ผลิตมืออาชีพเพื่อทำการตรวจสอบและซ่อมแซมโดยเร็ว แทนที่จะใช้งานต่อไป

แผ่นกระจกสำหรับกดแผ่น แผงวงจรพิมพ์ (PCB) แม้จะไม่ใช่ส่วนประกอบโดยตรงของผลิตภัณฑ์ขั้นสุดท้าย แต่ก็ทำหน้าที่เป็นตัวช่วยสำคัญในการรักษาความเรียบของแผ่น แผงวงจรพิมพ์ (PCB) คุณภาพสูง ในยุคปัจจุบันที่อุปกรณ์อิเล็กทรอนิกส์มีการพัฒนาไปสู่การย่อขนาด ความถี่สูง ความเร็วสูง และความน่าเชื่อถือที่เพิ่มขึ้น ความเข้าใจอย่างลึกซึ้งในด้านเทคนิคของอุปกรณ์สำคัญชิ้นนี้ รวมถึงการเลือกใช้ การใช้งาน และการบำรุงรักษาอย่างมืออาชีพ ได้กลายเป็นขั้นตอนสำคัญในการเพิ่มขีดความสามารถของกระบวนการหลักของผู้ผลิต แผงวงจรพิมพ์ (PCB) และรับประกันผลผลิตและความเสถียรของผลิตภัณฑ์ การให้ความสนใจและการจัดการอย่างเป็นวิทยาศาสตร์ต่อแผ่นกระจกนั้น ถือเป็นการลงทุนระยะยาวในความแม่นยำของกระบวนการผลิตโดยรวม
